Yüksək Boşluqlu, Yüksək Sürətli Qapaqlı Kalıplar: Sıxılma Kalıpları və Enjeksiyon Kalıpları

Giriş
Şüşə qapaqları dünyada ən yüksək həcmli plastik məhsullar sırasındadır. Tək bir içki və ya su markası gündə milyonlarla qapaq istehlak edə bilər. Bu tələbatı ödəmək üçün qəlib və proses texnologiyaları təkamül edərək hər qəlibdə 48, 64 və hətta 96 boşluq olmaqla 4 saniyədən aşağı dövrlərdə qapaqlar istehsal etmişdir. Bu məkanda iki dominant texnologiya rəqabət aparır: sıxılma qəlibləmə və enjeksiyon qəlibləmə. Hər birinin öz güclü tərəfləri var və onları başa düşmək bağlama sənayesinə xidmət edən hər hansı qəlib istehsalçısı və ya qəlibçi üçün vacibdir.
Yüksək kavitasiyalı qablaşdırma qəliblərində onillik təcrübəyə malik bir qəlib texniki olaraq, mən sizə hər iki üsulun texniki nüansları ilə tanış olacağam və daha sonra yüksək sürətli, yüksək boşluqlu qapaq istehsalına imkan verən inyeksiya qəlibləmə texnologiyalarına diqqət yetirəcəyəm - qaynar klapan qapısına nəzarət, yüksək sürətli boşalma və ya soyutma optimallaşdırması 48-boşluq qapağı qəlib nümunəsi.
1. Qapaqlar üçün sıxılma qəlibləmə və enjeksiyon qəlibləmə

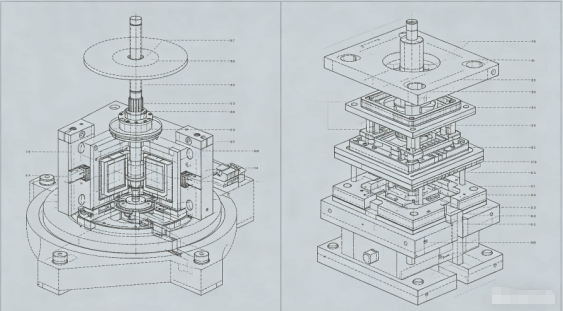

Sıxılma Kalıplama Prosesi:
Əvvəlcədən çəkilmiş ərinmiş plastik parison (adətən PP və ya HDPE) açıq qəlib boşluğuna atılır. Kalıp bağlanır, materialı qapağın formasına sıxır. Qısa soyuduqdan sonra qapaq çıxarılır. Bu proses davamlı və fırlanandır: karuseldə çoxlu qəliblər ardıcıllıqla açılır və bağlanır.
Enjeksiyon qəlibləmə prosesi:
Ərinmiş plastik yüksək təzyiq altında qapalı qəlib boşluğuna vuruluristi qaçış sistemidir. Qablaşdırmadan və soyuduqdan sonra qəlib açılır və qapaqlar çıxarılır. Kalıbın 32, 48, 64 və ya daha çox boşluqları ola bilər.

Xüsusiyyət	Sıxılma Kalıplama	Enjeksiyon qəlibləri
Döngə vaxtı	2-4 saniyə (çox sürətli)	4-8 saniyə (kavitasiyadan asılıdır)
Kavitasiya	Limitsiz (fırlanan)	Maşın sıxacının tonajı və lövhə ölçüsü ilə məhdudlaşır
Qapaq dizaynının elastikliyi	Məhdud (simmetrik, sadə formalar)	Yüksək (alt kəsiklər, canlı menteşələr, astarlar)
Çəki tutarlılığı	Əla (±0,3%)	Yaxşı (±1%) klapan qapısı nəzarəti ilə
İlkin alət investisiyası	Çox yüksək (fırlanan pres)	Orta kavitasiya üçün aşağı salın
Material tullantıları	Minimal (qaçış yoxdur)	Hot runner ilə sıfır ola bilər
Ən yaxşı proqram	Sadə, yüksək həcmli su/CSD qapaqları	Laynerləri olan mürəkkəb qapaqlar, saxtakarlıq üçün dəlil lentləri

Hökm:Ultra yüksək həcmli, çox sadə qapaqlar (məsələn, 28 mm su qapaqları) üçün sıxılma qəlibi üstünlük təşkil edir. Lakin dəqiqlik, saxtakarlıq halqaları, layner inteqrasiyası və ya mürəkkəb həndəsə tələb edən əksər qapaqlar üçün yüksək kavitasiyalı qəliblərlə injection qəlibləmə üstünlük verilən seçimdir.

2. Qapaq Kalıplarında İsti Qaçış Valf Qapısına Nəzarət

Yüksək kavitasiyalı qapaqlı inyeksiya qəliblərində isti qaçışçı ürəkdir. Adi açıq qapılar cızıla və ya sıza bilən qapı izi buraxır. Valf qapıları əksər içki qapaqları üçün vacibdir.

Vana qapıları necə işləyir:

Pnevmatik və ya hidravlik olaraq işə salınan sancaq, boşluq doldurulduqdan və qablaşdırıldıqdan sonra qapını bağlamaq üçün irəli hərəkət edir. Bu, əriməni təmiz şəkildə kəsir və minimal şahid izi buraxır.

Yüksək kavitasiyalı qapaq qəlibləri üçün əsas tələblər:

• Ardıcıl klapan qapağı:48 və ya daha çox boşluqlu qəliblər üçün bütün qapıların eyni vaxtda açılması manifold təzyiqinin paylanması səbəbindən balanssız doldurma yaradır. Ardıcıl açılış (zonalar üzrə) axını balanslaşdırır və təzyiq artımlarını azaldır.
• Pin ucun dizaynı:Vana pin ucunun həndəsəsi (düz, konusvari və ya sferik) qapı nişanının ölçüsünə və sızdırmazlığın etibarlılığına təsir göstərir. Təzyiq saxlamalı olan qazlı sərinləşdirici içkilərin (CSD) qapaqları üçün mükəmməl möhürlənmiş qapı çox vacibdir.
• Aşınma müqaviməti:Valf sancaqları və kolları milyonlarla dövrəni yaşayır. Onlar aşınmaya davamlı materiallardan (məsələn, volfram karbidlə örtülmüş paslanmayan poladdan) hazırlanmalı və dəqiq boşluğa (0,01-0,02 mm) malik olmalıdırlar.
• Ttemperatur nəzarəti:Donma və ərimənin pozulmasının qarşısını almaq üçün hər bir nozzin müstəqil termocüt və qızdırıcıya malik olmalıdır.

İpucu: Daxili astarları olan qapaqlar üçün (məsələn, şirə qapaqları üçün oksigen bariyer örtükləri) qapaq qapaqları qalıqları gizlətmək üçün tez-tez qapaq boşluğunun (alt-qapı) içərisinə yerləşdirilir.

4 saniyəlik dövrədə ejeksiyon sürətli və tamamilə etibarlı olmalıdır. Qapaq formalarında iki əsas üsul istifadə olunur:

Mexanik ejeksiyon (soyuducu lövhə):

Yay yüklü striptizci lövhə nüvəni əhatə edir. Kalıp açıldıqda, soyuducu boşqab nüvəyə nisbətən irəli itələnir, qapağı çıxarır. Bu sadə və möhkəmdir, lakin geri dönüş vuruşu saniyənin bir hissəsini əlavə edir.

Pnevmatik ejeksiyon (hava partlaması):

Sıxılmış hava (3-6 bar) nüvədən keçir, qapağı üfürür. Bu, son dərəcə sürətli və yumşaqdır, lakin mükəmməl nüvə sızdırmazlığı tələb edir və səs-küylü ola bilər.

Yüksək kavitasiyalı qapaq qəlibləri üçün tipik təcrübə:

Qapağı nüvədən qaldırmaq üçün qısa soyucu lövhə hərəkətini (2-3 mm) birləşdirin, sonra onu təmizləmək üçün hava zərbəsi edin. Soyuducu lövhə qapağın nüvədən bərabər şəkildə qırılmasını təmin edir, hava isə qapağın sızdırmazlıq səthinə toxunmadan boşalmanı tamamlayır.

Boşaltma vaxtı:Ejeksiyon vuruşu, sabit yarım ilə toqquşmamaq üçün qəlib tam açıq olduqdan sonra baş verməlidir. Qabaqcıl qəliblər dəqiq vaxtı təyin etmək üçün camla işləyən və ya servo idarə olunan soyucu lövhələrdən istifadə edir.

4. Qapaq Kalıpları üçün Soyutma Optimizasiyası

Soyutma dövriyyə vaxtının 60-80%-ni sərf edir. Yüksək kavitasiyalı qapaqlı qəliblərdə səmərəli soyutma 5 saniyədən aşağı dövrlərə nail olmaq üçün açardır.

Əsas soyutma:Əsas pin adətən ən isti hissədir. Nüvədəki ənənəvi düz soyutma kanalları səmərəsizdir.

Daha yaxşı üsullar daxildir:Bubblers (fırlanan boru əlavələri): Soyuducu kiçik bir boru ilə nüvənin dibinə axır və istiliyi çıxararaq həlqədən geri qayıdır.

Spiral soyuducu əlavələr:Maksimum səth təması üçün spiral axın yolu yaradaraq, özəyi daxilə bir spiral yiv işlənir.

Konformal soyutma (3D çap edilmiş əlavələr): Mürəkkəb nüvələr üçün uyğun kanalları olan əlavə olaraq hazırlanmış əlavələr soyutma müddətini 30-40% azalda bilər.

Boşluğun soyudulması:Boşluğun yarısı da aqressiv soyutmaya ehtiyac duyur. Boşluq səthinə mümkün qədər yaxın (1,5-2,5 mm məsafə) qabarcıqlardan və ya düz kanallardan istifadə edin.

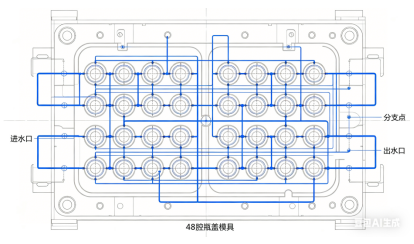

Soyuducu axını:Bütün kanallarda turbulent axını (Reynolds sayı > 5000) təmin edin. Təzyiq düşməsini hesablayın; 48 boşluqlu qəlib yüksək axın sürətini saxlamaq üçün paralel olaraq bir neçə soyutma dövrəsini tələb edə bilər.

Soyutma dövrəsinin ayrılması:Hündür qapaqlar (məsələn, idman qapaqları) üçün nüvənin yuxarı və aşağı hissələri üçün ayrı sxemlər ovallığı aradan qaldıra bilər.

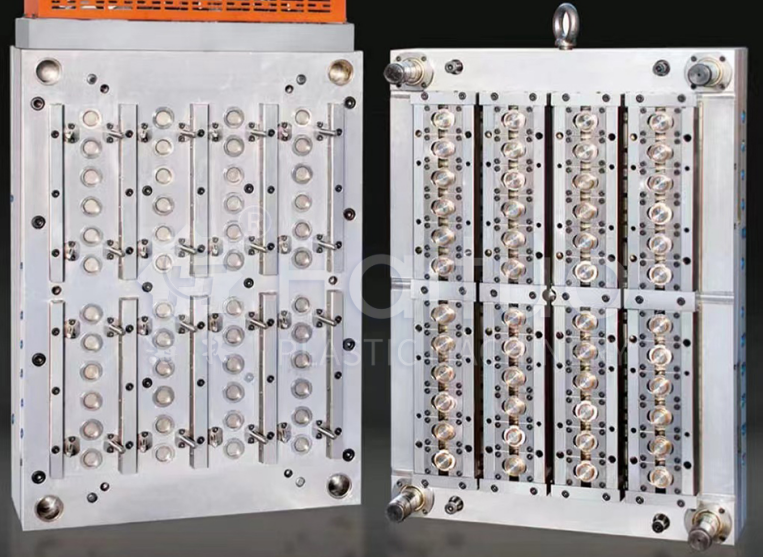

5. Məsələnin Tədqiqi: 48-Boşluqlu Qazlı Alkoqolsuz İçki Qapağı Kalıbı

Çağırış:Böyük bir içki şirkətinə 28 mm PCO 1881 CSD qapaqları (qazlı sərinləşdirici içkilər) üçün qəlib lazım idi. Hədəf dövrü: 4,2 saniyə. İllik həcm: 80 milyon qapaq. Material: PP + 5% antistatik agent.

Dizayn yanaşması:

• Kavitasiya:6×8 planda düzülmüş 48 boşluq. Kalıp bazası: lövhənin əyilməsinin qarşısını almaq üçün hər bir boşluğun altında dayaq dirəkləri olan yüksək möhkəm polad (1.2738).
• İsti qaçışçı:48 klapan qapısı ucluqları, zona-ardıcıl açılış (16 boşluqdan 3 zona). Manifold axını kanalları 2% sapma daxilində kompüterlə balanslaşdırılmışdır.
• Soyutma:Əsas sancaqlar sürətli istilik çıxarılması üçün spiral soyuducu əlavələrdən (mis ərintisi) istifadə etdi. Boşluq tərəfi istifadə olunan bubblers. Hər bir boşluğun vahidliyi təmin etmək üçün öz müstəqil soyutma sxemi var idi.
• Ejeksiyon:0,5 mm ilkin vuruşlu soyuducu lövhə + vaxtlı hava partlaması (4 bar). 5 milyon dövrə üçün nəzərdə tutulmuş ejektor qaytarma yayları.
• Materiallar:Əsas sancaqlar: H13 nitridlənmiş 65 HRC səth sərtliyi; Boşluq əlavələri: karbonlaşmış qazdan korroziyaya davamlılıq üçün S136 paslanmayan.

Sınaqdan sonra nəticələr:

• Əldə edilmiş dövr vaxtı:4.0 saniyə (hədəfdən daha yaxşı)
• Qapaqların çəkisinin dəyişməsi:±0,2%
• Qapı izi:0,05 mm-dən az, təzyiq testində sızma yoxdur (qapaqlar 4 bar CO₂ tutur)
• Soyutma vaxtı:1,9 saniyə (ümumi dövrün 45%-i) Kalıp ilk planlaşdırılmış profilaktik baxımdan əvvəl 5 milyon qapaq istehsal etdi

Öyrənilən dərslər:Nüvələrdə spiral soyutma və ardıcıl klapan qapağının birləşməsi əsas idi. Müştəri daha sonra ikinci eyni qəlib sifariş etdi və hər ikisi dəqiqədə cəmi 2500 qapaq istehsal edən iki maşında yan-yana işləyirdi.

Yüksək sürətlə işləyən yüksək kavitasiyalı qəliblər ciddi texniki qulluq tələb edir:

• Valf pininin təmizlənməsi:Hər 500.000 dövrə, klapan sancaqları və kollar karbon çöküntülərindən təmizlənməlidir. Yumşaq pirinç fırça və həlledici istifadə edin.
• Soyutma kanalının kireçlənməsi:Ölçeğin yığılması soyutma səmərəliliyini azaldır. Hər 1 milyon dövrədən bir kimyəvi kireç təmizləmə aparın.
• Ejektor sisteminin yağlanması:Soyuducu plitə bələdçiləri və hava klapanları müntəzəm yağlanmaya və möhürlə dəyişdirilməlidir.
• Qızdırıcı qızdırıcının yoxlanılması:Hər qəlib çəkilməsində hər qızdırıcının müqavimətini ölçün.
• Profilaktik cədvəl:3 milyon dövrədən sonra bütün aşınma hissələrini (klapan sancaqları, kollar, yaylar) dəyişdirin.

Nəticə

Yüksək boşluqlu, yüksək sürətli qapaqlı qəliblər injection qəlibləmə hüdudlarını aşan mühəndislik möcüzələridir. Sıxılma və ya inyeksiyanı seçməyiniz həcminizdən, qapağın mürəkkəbliyindən və investisiya imkanlarınızdan asılıdır. Enjeksiyonla qəliblənmiş qapaqlar üçün müvəffəqiyyət üç sütundadır:

• Valf qapısı isti qaçış qurğularıardıcıl nəzarət və aşınmaya davamlı materiallar ilə.
• Yüksək sürətli ejeksiyonstriptizci boşqab və hava partlamasını birləşdirən.
• Optimallaşdırılmış soyutmaqabarcıqlar, spiral əlavələr və ya uyğun dizaynlardan istifadə etməklə.

48 boşluqlu CSD qapaqlı qəlib qutusu göstərir ki, düzgün dizayn və dəqiq istehsalla injeksiyon qəlibləmə sürət baxımından sıxılma qəlibləri ilə rəqabət apara bilər və eyni zamanda daha çox dizayn çevikliyi təklif edir.

Bir qəlib istehsalçısı olaraq, bu texnologiyaların mənimsənilməsi sənayemizin ən tələbkar, lakin faydalı seqmentlərindən biri olan yüksək həcmli bağlama bazarına qapılar açacaqdır.
